Metallographia Specimen Praeparationis ad Mo-W Alloys- Trojan (Suzhou) material technology Co., Ltd.

Metallographia Specimen Praeparationis ad Mo-W Alloys

03-08-2026

Mo-W admixtus superiorum duarum metallorum refractoriarum proprietates coniungunt, cum punctorum ultra altam liquefactionem et praestantem stabilitatem dimensivam in temperaturis elevatis, late adoptarunt pro applicationibus structurarum summus temperaturarum. Aliae ab admixtionibus durissimis, Mo-W admixti sunt relative molliores cum ductilitate meliore - characteristica quae provocationes creat ad metallographic specimen praeparationis .

Subsurface Damnum et Characterization Provocationes

Cum processit in scopulo stridor & poliendi systema cum platens co-roto, continua directionalis compressio mechanica et secans facile invisibiles deformatio plastica in superficie exempli inducunt. Tale damnum subsurfacii visibiliter identificare non potest, attamen structuram crystalli originalis depravat. Perducit ad interpretationem imaginum SEM, ambiguis EBSD datarum orientationis et aliorum errorum in ratione materiali.

Solutio in vibratorio poliendo

Ad hanc quaestionem solvendam, tremulum expoliendum efficiendum ut ultimus gradus operis influat. Expolitio vibratoria temere liberat, humilis accentus lenis micro-frictus sine sectione directionalis infestantibus. Superficies damnum removet et accentus residua coacervata per stridorem et praeviam politionem, praeparationem artificiatorum inducta removet et veram materiae microstructuram intrinsecam restaurat. Hic aditus constanter praebet specimina summus qualitas praecisionis characterisationis.

Parameters Praeparatio

Molendum: P400-P2500 grit | 15N | 50/150 rpm
Aspera politura: SC cloth 3μm polycrystallinus iaspis suspensio | 15N | 50/150 rpm
Final politura: ZN cloth 0.05μm alumina suspension | 18N | 50/150 rpm

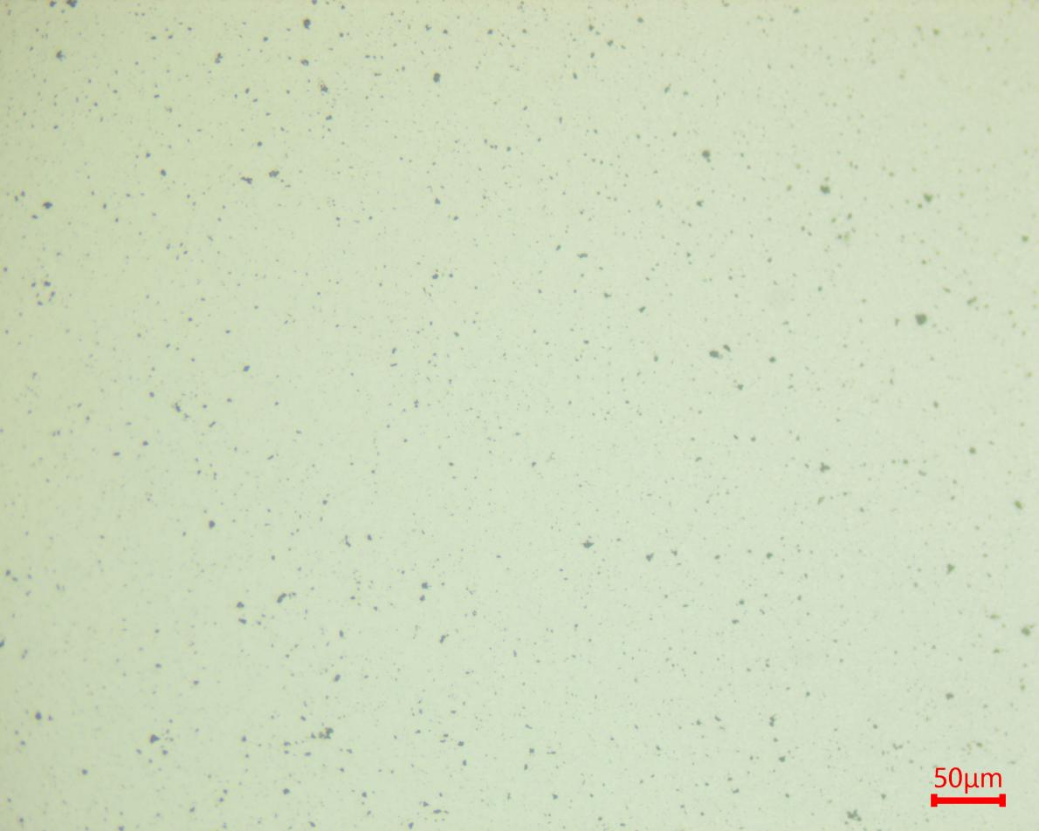

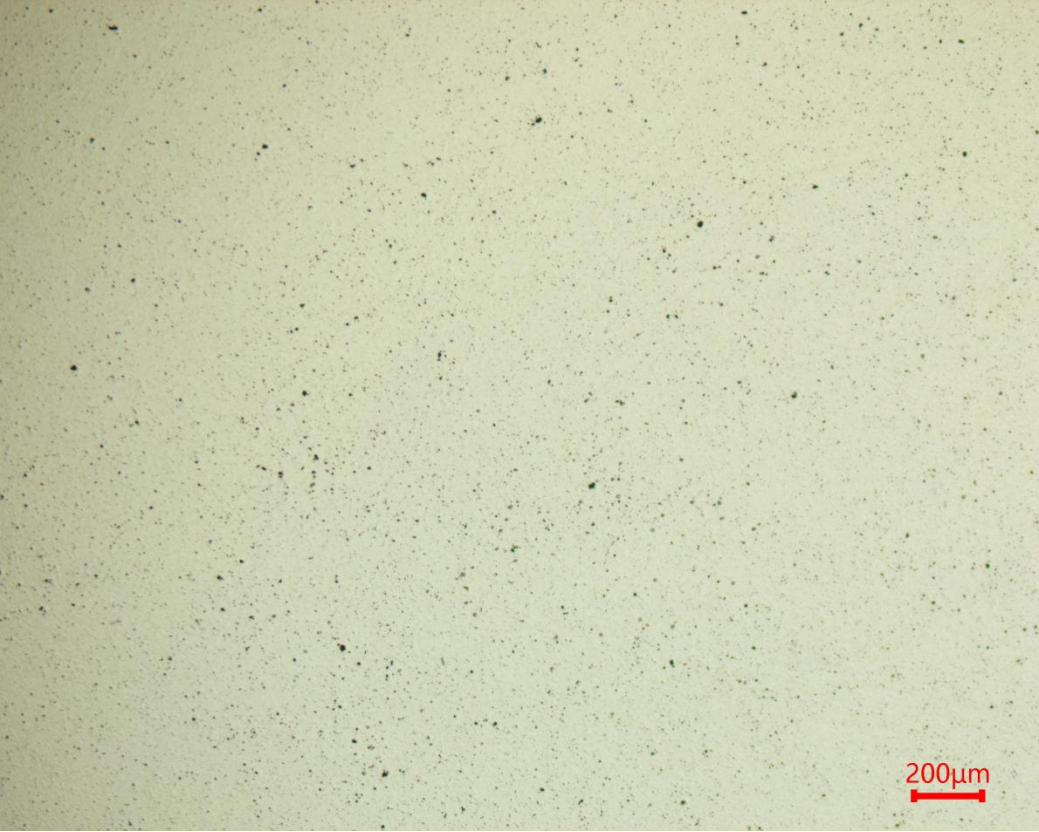

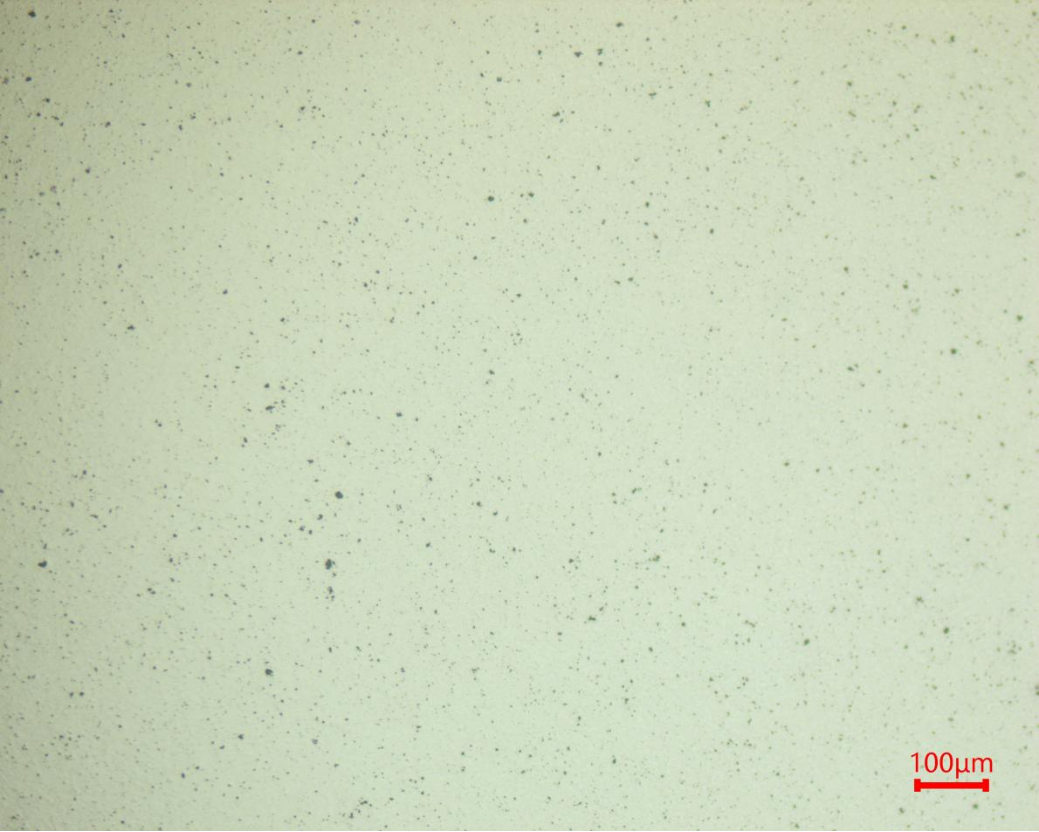

Vibratorium poliendo: ET pallium 0.05μm alumina suspensionis | 100 mins
